復擺顎式破碎機的結構特點及應用

復擺顎式破碎機是石料中等粒度破碎中最常用的破碎設備之一。復擺顎式破碎機由于結構簡單、價格低廉、操作簡單、堅固耐用、 維護容易等優點，早已成為我國生產最多、使用最廣的破碎設備。這種破碎機可破碎各種硬度的礦石和巖石，主要用于大中型礦山的 粗碎作業。

復擺顎式破碎機的結構特點

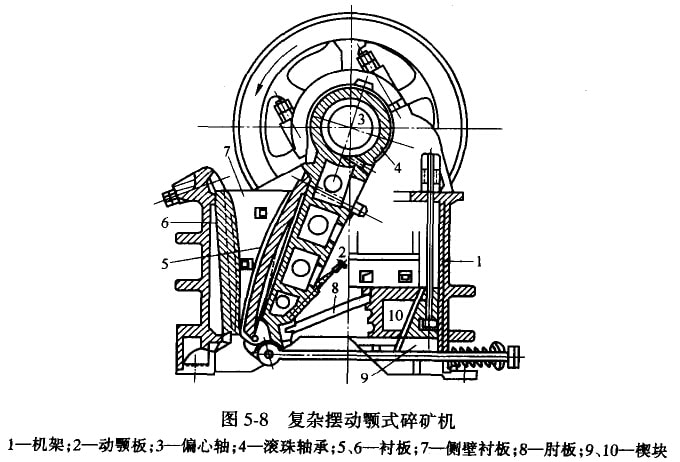

復雜擺動顎式碎礦機的構造，如圖5-8所示。在我國它主要用于礦石的中碎。但在中、小型選礦廠中，也可作為第一段碎礦設備，其給礦口寬度可達900mm，排礦口寬度為10-150mm，生產率為1-450t/h。復擺顎式破碎機的動顎懸掛軸也是偏心軸，因此連桿與動顎合并。從圖5-8可以看出，動顎板2通過滾珠軸承4直接懸掛在偏心軸3上，偏心軸支承在機架1上的兩個滾珠軸承中，排礦口的大小用楔塊9和10來調節，其肘板8也只有一塊，襯板5和6分別裝在動顎和定顎上，表面都是弧形的。其他零件與簡單擺動顎式碎礦機相似。當偏心軸轉動時動顎上端運動軌跡為圓形，而下端則為橢圓形軌跡：故稱為復雜擺動。它對礦石除有壓碎作用外，還有磨剝作用。因此生產率較高，能量消耗也較少。但礦石過粉碎現象比較嚴重，襯板的磨損也較快。

復擺顎式破碎機的應用范圍

復擺顎式破碎機是石料中等粒度破碎中最常用的破碎設備之一。復擺鄂式破碎機由于結構簡單、價格低廉、操作簡單、堅固耐用、維護容易等優點，早已成為我國生產最多、使用最廣的破碎設備。這種破碎機可破碎各種硬度的礦石和巖石，主要用于大中型礦山的粗碎作業。 SBM生產的PE和PEX顎式破碎機是吸收國內外先進技術，結合國內砂石行業具體工礦條件研發而成。PE、PEX系列復擺顎式破碎機(SBM）是復雜擺動式破碎設備，適用于冶金、礦山、建筑、交通、水泥等部門，作為粗碎、中碎抗壓強度在350Mpa以下，直徑500-1800mm的各種礦石或巖石之用。
