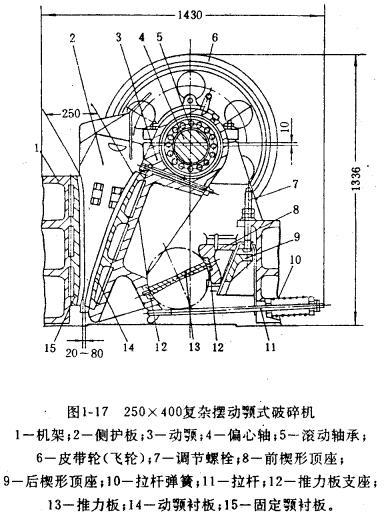

復雜擺動顎式破碎機的構造如圖1-17所示。動顎直接懸掛在偏心傳動軸上，所以不必使用連桿和兩塊推力板，而只用一塊推力板。動顎運動的軌跡為復雜曲線，如圖1-18所示。在動顎上部懸掛軸處的軌跡為一個圓，在動顎下部與推力板連接處的軌跡為一個圓弧，在上下兩端之間，為各種不同長短軸的橢圓。故動顎的運動軌跡為一復雜曲線。因而稱為復雜擺動顎式破碎機。

　　復雜擺動顎式破碎機的優(yōu)點是：動顎上部的水平行程較下部的大，適應破碎過程的要求；物料不但受到壓碎、彎曲、劈裂的作用，還受到研磨作用，因而可減少片狀產(chǎn)品；由于動顎有垂直向下運動，促進了排科，提高了生產(chǎn)效率，較同規(guī)格的簡擺式提高了20—30％；粉碎比較大，可達10；結構簡單、緊湊，機械摩擦損失小，降低了能量消耗。

　　復雜擺動顎式破碎機的缺點是：動顎板所受的巨大擠壓力直接作用到偏心袖及其軸承上。故不適于處理大塊堅硬的物料，因此多制成中小型的，由于下部動顎垂直行程很大，使顎板磨損嚴重，易起灰塵。

　　復雜擺動顎式破碎機主要用來中、細碎中等硬度或韌性的，或帶有粘性的物料。
